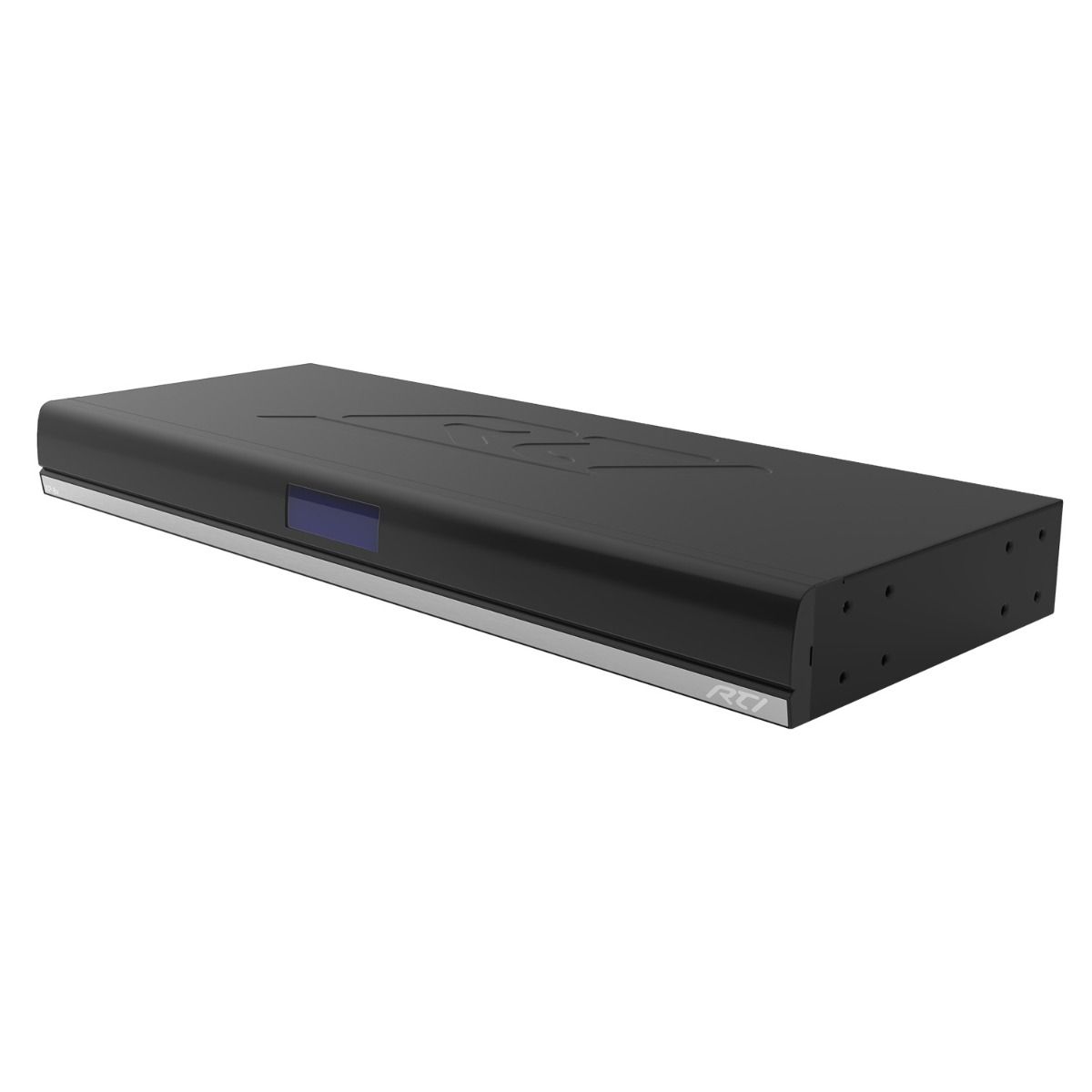

Procesor de control XP-8v

XP-8v este cel mai puternic procesor de sistem al nostru, capabil să controleze și să automatizeze cele mai avansate case și birouri inteligente. Procesorul utilizează o bază de date extinsă de drivere pentru a facilita integrarea dispozitivelor terțe, cum ar fi sisteme Audio/Video, lumini, perdele/jaluzele, securitate și instalații HVAC. Fiind a treia generație a popularului procesor de control XP-8, viteza XP-8v aduce controlul la un punct culminant, cu o putere de procesare mai mare, memorie suplimentară și ieșire HDMI pentru interfața OSD (meniu pe ecran). Performanța îmbunătățită combinată cu un sistem de operare în timp real și multitasking, scalabilitatea uriașă și compatibilitatea cu orice controler sau aplicație RTI fac din XP-8v soluția perfectă pentru proiecte mari și complexe.

*Software-ul APEX și Integration Designer sunt disponibile numai pentru distribuitorii autorizați RTI.

Inclus în cutie: XP-8v, alimentare (12V, 1A), adaptor serial RJ45 la DB9 (8), suport de rack (2) cu șuruburi, picioare (4) cu șuruburi, blocuri terminale (3x 4 poziții, 3x 2 poziții)

Comunicare bidirecțională (2-way)
Control cu feedback de stare de la dispozitivele controlate, cum ar fi starea de pornire/oprire sau de armare/dezarmare, valoarea curentă de intensitate a luminilor, liste de redare, posturi disponibile.

RS-232
Opt porturi de control pentru conexiune cu 3 fire cu capacitatea de a interoga feedback-ul privind starea dispozitivelor sau sistemelor controlate.

Relee
Opt contacte de joasă tensiune încorporate care asigură închiderea contactului sau controlul comutării pentru sarcini de până la 3A/30VDC (este necesară o sursa de alimentare externă).

MPIO / Infraroșu
Opt porturi de control multifuncționale de intrare/ieșire (Multi-Purpose Input/Output) care permit controlul prin infraroșu prin emițătoare, blastere și repetoare infraroșii sau conectarea senzorilor de tensiune sau modulelor de comunicare RS-232.

Intrări cu detectare / declanșare tensiune
Opt ieșiri programabile de 100mA/2VDC pentru control de relee externe de înaltă tensiune din amplificatoare sau alte dispozitive pentru a le porni sau opri atunci când detectează închiderea contactului de la întrerupătoare, ferestre sau uși sau când circuitul de detectare atinge un prag de de tensiune de intrare. Intrările cu detectare pot fi utilizate și pentru a declanșa o comandă de control programată sau o macro-comandă.

Port de expansiune
Port de comunicație proprietar care permite comunicarea de control bidirecțională cu panouri tactile și tastaturi RTI.

Ethernet
Conexiune de rețea standard 10/100 BaseT pentru comunicarea de control bidirecțională cu telecomenzi RTI, panouri tactile și alte dispozitive care sunt controlate prin rețea IP.

Zigbee
Conexiune Zigbee fără fir, standard pentru comunicarea de control bidirecțională cu telecomenzi RTI prin modulul transceiver ZM-24 Zigbee.

RF 433 MHz
Comunicație RF fără fir pe banda de 433 MHz pentru comunicație de control unidirecțională cu telecomenzi RTI.

Ieșire HDMI
Se conectează la un afișaj HD sau o matrice pentru a permite afișarea interfeței de control pe ecran (OSD).

Ceasul Astronomic
Ceasul încorporat care se sincronizează printr-o conexiune la internet permite programarea evenimentelor bazate pe timp pentru a automatiza toate aspectele mediului instalat, inclusiv clima, iluminatul, muzica și multe altele.

Rack Mount
Permite montarea unității într-un rack standard de 19 inch lățime sau așezarea pe orice suprafață folosind picioarele incluse.

Caracteristici

CPU puternic i.MX de 1 GHz.
1 GB de memorie RAM și 512 MB de memorie Flash nevolatilă.
Ieșirea HDMI pentru OSD oferă o interfață de control bidirecțională pe un televizor.
Opt porturi RS-232 cu două căi.
Opt relee programabile pentru închidere de contact sau declanșator de tensiune.
Opt porturi I/O multifuncționale compatibile cu emițătoarele IR standard din industrie și cu modulele de comunicații și de detectare a puterii marca RTI
Opt intrări cu detectare pot declanșa evenimente bazate pe închiderea contactului sau variații de tensiune.
Ceasul astronomic permite evenimente bazate pe timp.
Slot pentru card SD/MM pentru extensie de memorie.
Comenzi și afișaj pe panou frontal (11 butoane pentru controlul panoului frontal).
Toate porturile de ieșire încorporează atât protecție la scurtcircuit, cât și la supra-sarcină.
Ieșire IR variabilă pe toate porturile.
Programabil folosind software-ul Integration Designer®.
Memoria flash non-volatilă stochează configurația sistemului chiar și atunci când nu există alimentare.
Firmware upgradabil pe teren.
Programare USB și ethernet.
Intrare pentru conectarea modulelor Zigbee® RF de 433MHz și 2,4GHz.
Montabil în rack sau de sine stătător.

* Software-ul Integration Designer este disponibil numai dealerilor autorizați RTI

Specificații

Alimentare	12VDC, 1.0A
Porturi de ieșire multifuncționale	Opt mufe jack personalizate de 3,5 mm cu 4 conductori concepute pentru module RTI, precum și emițătorii IR standard
Unitate de ieșire IR	100mA maxim (per port, reglabil) 200mA maxim (port cu putere mare)
Gama de frecvențe pentru infraroșu	15 KHz – 460 KHz
Intrare infraroșu	Compatibilă cu repetoarele și receptoarele standard
Ieșire video pentru OSD	HDMI 720p/1080p
Relee	Opt relee de 3 amperi la 30VDC sau 12V/100mA (trigger)
Intrări cu detectare	Opt porturi digitale / închidere & deschidere
Porturi RS232	Opt conexiuni RJ45
Port ethernet	O conexiune 10/100Base-T, RJ45
Porturi USB	Două gazde, un port programare
RTI Com Port	Port de comunicare Zigbee® bidirecțional, conexiune RJ45
Port de expansiune	Conexiune RS-485/IR/PWR, RJ45
Expansiune memorie	Slot pentru card SD/MM
Afişaj	LCD STS cu contrast ridicat
Dimensiunea afișajului (HxD)	18 mm x 60 mm (0,7 in x 2,8 in) 32 h x 122 w pixeli
Iluminare de fundal	LED albastru (afișaj/butoane)
Montare	Montat în rack sau de sine stătător
Temperatura de operare	0°C până la +50°C (+32°F până la +122°F)
Interval de umiditate	5% până la 95% fără condensare
Dimensiuni (L x Î x A)	432 mm (17 inchi) x 43 mm (1,7 inchi) x 162 mm (6,4 inchi)
Greutate	1814g (4 lbs)
Garanție	Trei ani (piese și manufactură)
